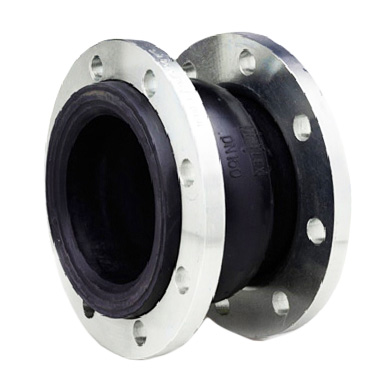

КОМПЕНСАТОРЫ ФЛАНЦЕВЫЕ.
Резиновый компенсатор применяется для снижения вибраций, передаваемых по трубопроводам от различных агрегатов, а также
для создания надёжных уплотнений в трубопроводах различных инженерных систем.
Рабочий элемент резинового компенсатора располагается посередине между стальными фланцами и имеет многослойную
структуру, состоящую из наружного слоя, внутренного слоя и армированного каркаса:
- Внутренний слой - цельная резиновая обечайка изготовленная из специального химически стойкого вещества, краями выходящую
за стальные части компенсатора. Внутренняя часть взаимодействует со средой проходящей по трубопроводу. Эта часть выполняет защитную функцию.
- Армированный каркас - гнущийся элемент, изготовленный из большого количества слоёв синтетической ткани(нейлона), обладающей высокими
механическими свойствами.
- Наружный слой - осуществляет функцию защиты армированного каркаса от воздействия внешних факторов (солнечных лучей или осадков).
Присоединительными элементами резинового компенсатора являются стальные фланцы. Отверстия фланца соответствуют ГОСТу 12815-80.
 |
Ду |
Строительная длина |
| 50 |
105 мм. |
| 65 |
115 мм. |
| 80 |
135 мм. |
| 100 |
150 мм. |
Документы:
Паспорт
|
|
|
|
|
